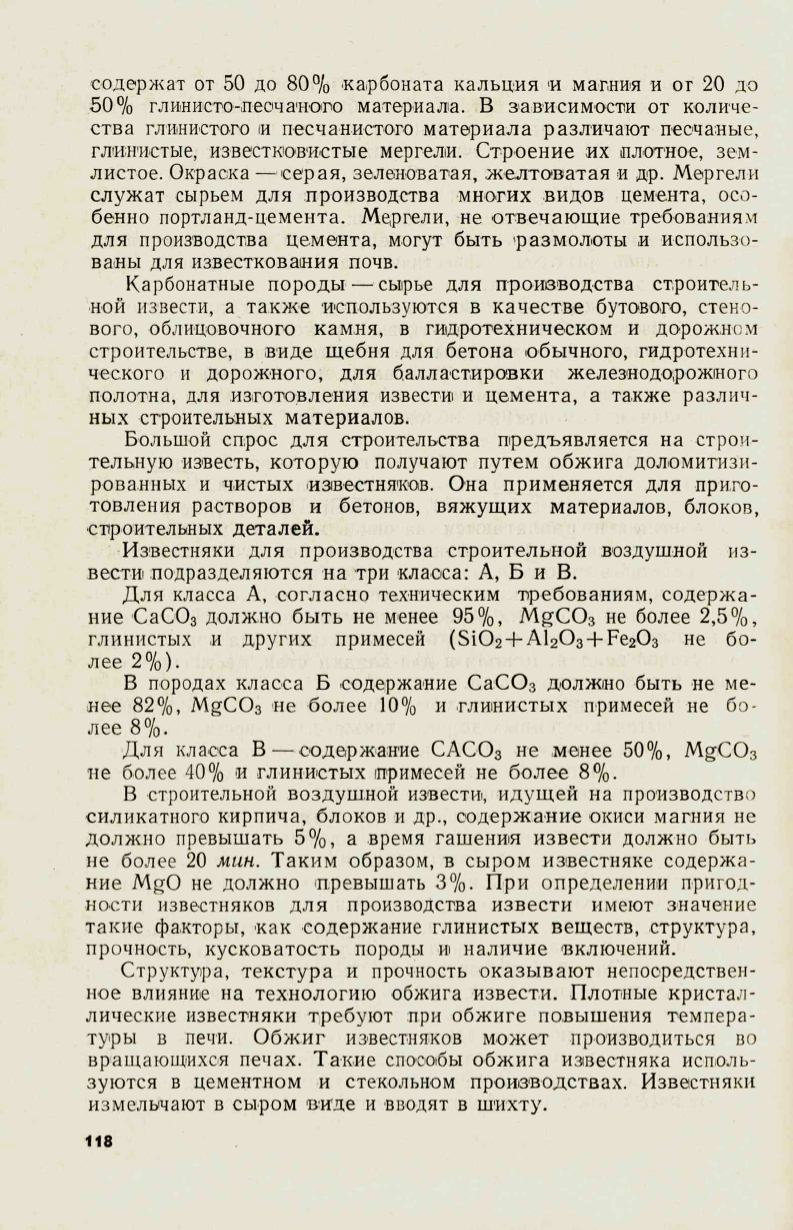

содержат от 50 до 80% «аірбоната кальция и магния и от 20 до
50% глинисто-песчаного материала. В зависимости от количе
ства глинистого и песчанистого материала различают песчаные,
глинистые, известковистые мергели. Строение их плотное, зем
листое. Окраска —серая, зеленоватая, желтоватая и др. Мергели
служат сырьем для производства многих видов цемента, осо
бенно портланд-цемента. Мергели, не отвечающие требованиям
для производства цемента, могут быть размолоты и использо
ваны для известкования почв.
Карбонатные породы —сырье для производства строитель
ной извести, а также используются в качестве бутового, стено
вого, облицовочного камня, в гидротехническом и дорожном
строительстве, в виде щебня для бетона обычного, гидротехни
ческого и дорожного, для балластировки железнодорожного
полотна, для изготовления извести и цемента, а также различ
ных строительных материалов.
Большой спрос для строительства предъявляется на строи
тельную известь, которую получают путем обжига доломитизи-
рованных и чистых известняков. Она применяется для приго
товления растворов и бетонов, вяжущих материалов, блоков,
строительных деталей.
Известняки для производства строительной воздушной из
вести подразделяются на три класса: А, Б и В.
Для класса А, согласно техническим требованиям, содержа
ние СаС0
3
должно быть не менее 95%, MgC0
3
не более 2,5%,
глинистых и других примесей (Si0
2
+ А1
2
0
3
+ Бе
2
0
3
не бо
лее
2
%).
В породах класса Б содержание СаСОз должно быть не ме
нее 82%, MgC0
3
не более 10% и глинистых примесей не бо
лее
8
%.
Для класса В—содержание САС0
3
не менее 50%, MgC0
3
не более 40% и глинистых примесей не более
8
%.
В строительной воздушной извести, идущей на производство
силикатного кирпича, блоков и др., содержание окиси магния не
должно превышать 5%, а время гашения извести должно быть
не более 20
мин.
Таким образом, в сыром известняке содержа
ние MgO не должно превышать 3%. При определении пригод
ности известняков для производства извести имеют значение
такие факторы, как содержание глинистых веществ, структура,
прочность, кусковатость породы и наличие включений.
Структура, текстура и прочность оказывают непосредствен
ное влияние на технологию обжига извести. Плотные кристал
лические известняки требуют при обжиге повышения темпера
туры в печи. Обжиг известняков может производиться во
вращающихся печах. Такие способы обжига известняка исполь
зуются в цементном и стекольном производствах. Известняки
измельчают в сыром виде и вводят в шихту.
118
