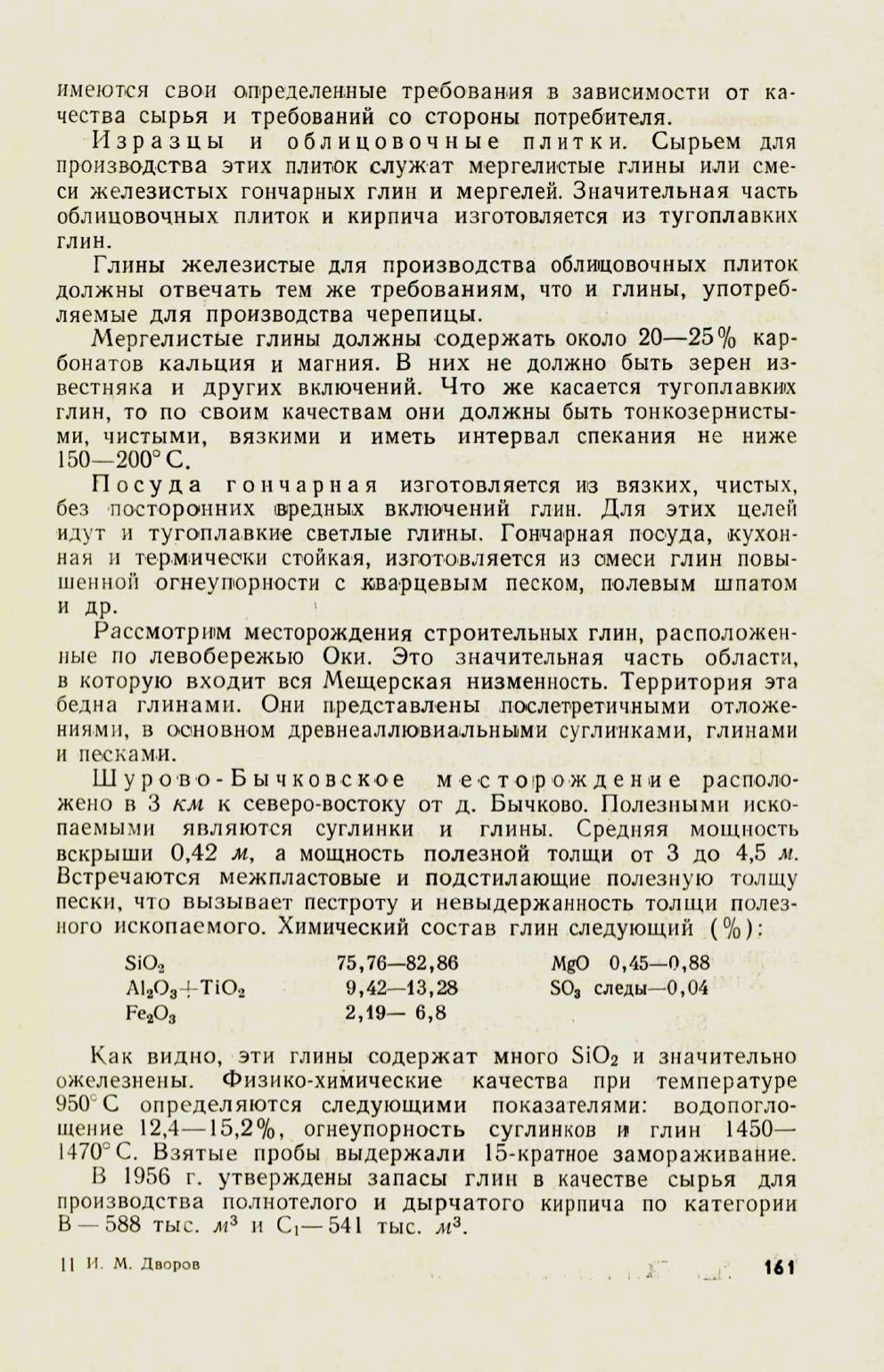

имеются свои определенные требования в зависимости от ка
чества сырья и требований со стороны потребителя.
И з р а з ц ы и о б л и ц о в о ч н ы е плитки. Сырьем для
производства этих плиток служат мергелистые глины или сме
си железистых гончарных глин и мергелей. Значительная часть
облицовочных плиток и кирпича изготовляется из тугоплавких
глин.
Глины железистые для производства облицовочных плиток
должны отвечать тем же требованиям, что и глины, употреб
ляемые для производства черепицы.
Мергелистые глины должны содержать около 20—25% кар
бонатов кальция и магния. В них не должно быть зерен из
вестняка и других включений. Что же касается тугоплавких
глин, то по своим качествам они должны быть тонкозернисты
ми, чистыми, вязкими и иметь интервал спекания не ниже
150—200° С.
П о с у д а г о н ч а р н а я изготовляется из вязких, чистых,
без посторонних вредных включений глин. Для этих целей
идут и тугоплавкие светлые глины. Гончарная посуда, кухон
ная и термически стойкая, изготовляется из смеси глин повы
шенной огнеупорности с кварцевым песком, полевым шпатом
И
др.
Рассмотрим месторождения строительных глин, расположен
ные по левобережью Оки. Это значительная часть области,
в которую входит вся Мещерская низменность. Территория эта
бедна глинами. Они представлены послетретичными отложе
ниями, в основном древнеаллювиальными суглинками, глинами
и песками.
Ш у р о в о - Б ы ч ко в с к о е м е с т о р о ж д е н и е располо
жено в 3
км
к северо-востоку от д. Бычково. Полезными иско
паемыми являются суглинки и глины. Средняя мощность
вскрыши 0,42
м, а
мощность полезной толщи от 3 до 4,5
м.
Встречаются межпластовые и подстилающие полезную толщу
пески, что вызывает пестроту и невыдержанность толщи полез
ного ископаемого. Химический состав глин следующий (%):
SiO.,
7 5 ,7 6—8 2 ,8 6
MgO 0 ,4 5— 0 ,8 8
А120
з
+ Т Ю 2
9 ,4 2 — 1 3 ,2 8
S 0 3 следы— 0 ,0 4
Fe20 3
2 ,1 9 — 6 ,8
Как видно, эти глины содержат много Si02 и значительно
ожелезнены. Физико-химические качества при температуре
950 С определяются следующими показателями: водопогло-
щение 12,4—15,2%, огнеупорность суглинков и глин 1450—-
1470^ С. Взятые пробы выдержали 15-кратное замораживание.
В 1956 г. утверждены запасы глин в качестве сырья для
производства полнотелого и дырчатого кирпича по категории
В—588 тыс.
м3
и Сі—541 тыс.
м3.1
11 И. М. Дворов
161
