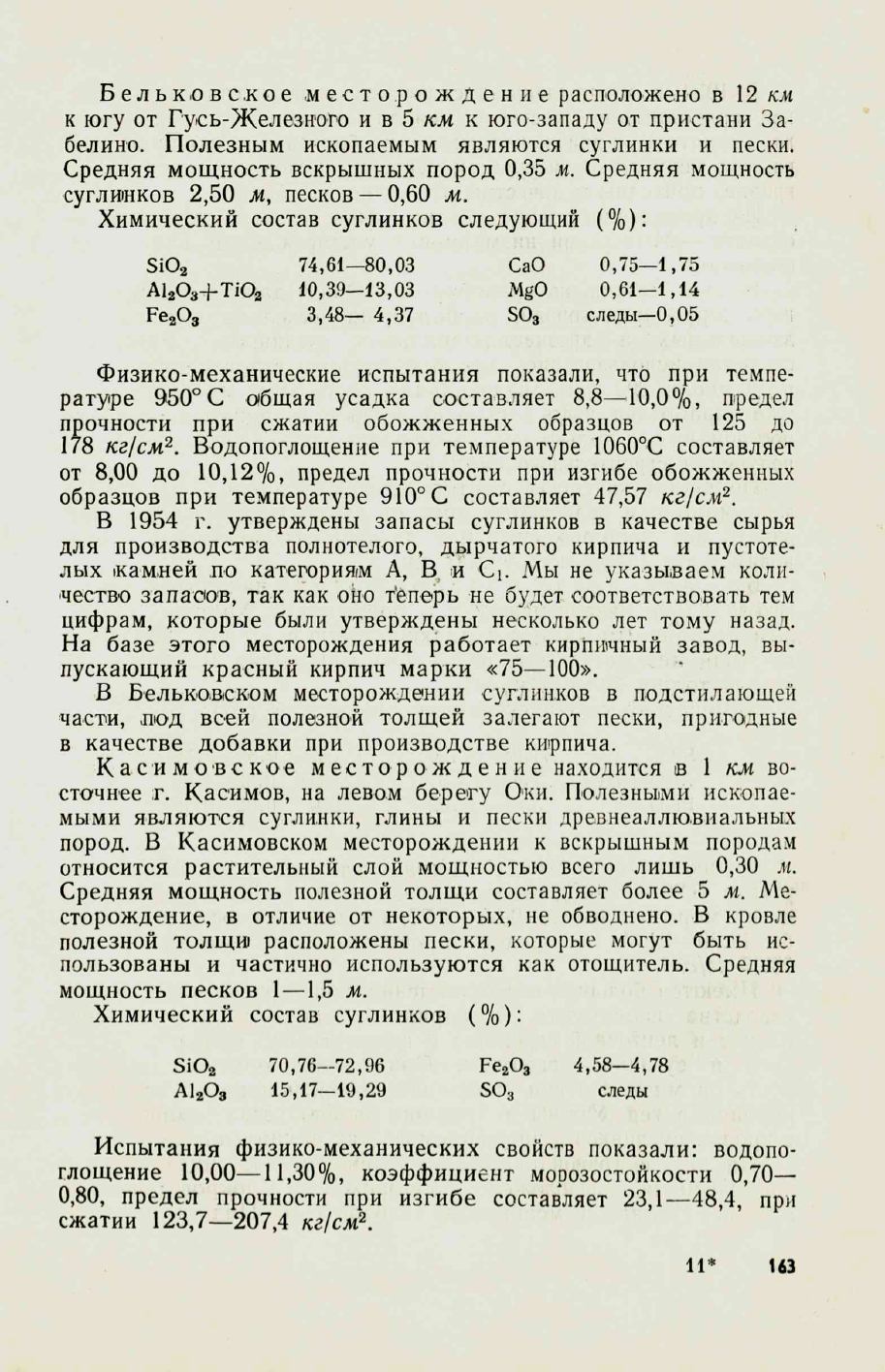

Б е л ь к о в е . к о е м е с т о р о ж д е н и е расположено в 12
км
к югу от Гусь-Железного и в 5
км
к юго-западу от пристани За-
белино. Полезным ископаемым являются суглинки и пески.
Средняя мощность вскрышных пород 0,35
м.
Средняя мощность
суглинков 2,50
м
, песков —0,60
м.
Химический состав суглинков следующий (%):
S i0
2
74,61—80,03
CaO 0,75—1,75
AI
2
O
3
+ ТЮ
2
10,39—13,03
MgO 0 ,6 1 -1 ,1 4
Fe
2
0
3
3,48— 4,37
S0
3
следы—0,05
Физико-механические испытания показали, что при темпе
ратуре 950°С общая усадка составляет 8,8—10,0%, предел
прочности при сжатии обожженных образцов от 125 до
178
кг/см2.
Водопоглощенне при температуре 1060°С составляет
от 8,00 до 10,12%, предел прочности при изгибе обожженных
образцов при температуре 910° С составляет 47,57
кг/см2.
В 1954 г. утверждены запасы суглинков в качестве сырья
для производства полнотелого, дырчатого кирпича и пустоте
лых ікамней по категориям А, В и Q . Мы не указы,ваем коли
чество запасов, так как оно т'еперь не будет соответствовать тем
цифрам, которые были утверждены несколько лет тому назад.
На базе этого месторождения работает кирпичный завод, вы
пускающий красный кирпич марки «75—100».
В Белько,веком месторождении суглинков в подстилающей
части, под всей полезной толщей залегают пески, пригодные
в качестве добавки при производстве кирпича.
К а с и м о в с к о е м е с т о р о ж д е н и е находится в 1
км
во
сточнее г. Касимов, на левом берету Оки. Полезными ископае
мыми являются суглинки, глины и пески древнеаллювиальных
пород. В Касимовском месторождении к вскрышным породам
относится растительный слой мощностью всего лишь 0,30 иг.
Средняя мощность полезной толщи составляет более 5
м.
Ме
сторождение, в отличие от некоторых, не обводнено. В кровле
полезной толщи расположены пески, которые могут быть ис
пользованы и частично используются как отощитель. Средняя
мощность песков 1—1,5
м.
Химический состав суглинков (%):
S i0
2
70,76—72,96
Fe
2
0
3
4,58—4,78
А1
2
0
3
15,17—19,29
S 0
3
следы
Испытания физико-механических свойств показали: водопо-
глощение 10,00—11,30%, коэффициент морозостойкости 0,70—
0,80, предел прочности при изгибе составляет 23,1—48,4, при
сжатии 123,7—207,4
кг!см2.
11*
163
