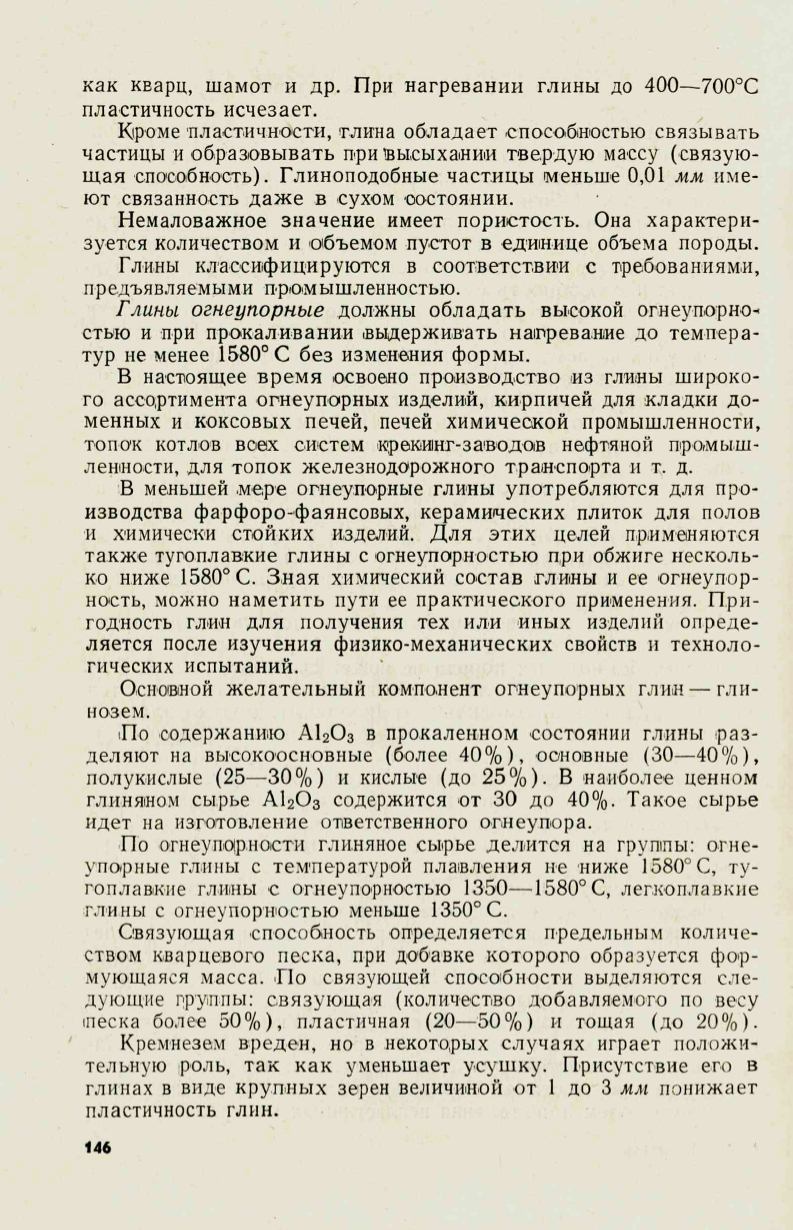

как кварц, шамот и др. При нагревании глины до 400—700°С
пластичность исчезает.
Кроме пластичности, глина обладает способностью связывать
частицы и образовывать при'высыхании твердую массу (связую
щая способность). Глиноподобные частицы меньше 0,01
мм
име
ют связанность даже в сухом состоянии.
Немаловажное значение имеет пористость. Она характери
зуется количеством и объемом пустот в единице объема породы.
Глины классифицируются в соответствии с требованиями,
предъявляемыми промышленностью.
Глины огнеупорные
должны обладать высокой огнеупорно-:
стью и при прокаливании выдерживать назревание до темпера
тур не менее 1580° С без изменения формы.
В настоящее время освоено производство из глины широко
го ассортимента огнеупорных изделий, кирпичей для кладки до
менных и коксовых печей, печей химической промышленности,
топок котлов всех систем крекинг-заводов нефтяной промыш
ленности, для топок железнодорожного транспорта и т. д.
В меньшей мере огнеупорные глины употребляются для про
изводства фарфоро-фаянсовых, керамических плиток для полов
и химически стойких изделий. Для этих целей применяются
также тугоплавкие глины с огнеупорностью при обжиге несколь
ко ниже 1580° С. Зная химический состав глины и ее огнеупор
ность, можно наметить пути ее практического применения. При
годность глин для получения тех или иных изделий опреде
ляется после изучения физико-механических свойств и техноло
гических испытаний.
Основной желательный компонент огнеупорных глин — гли
нозем.
По содержанию А120 3 в прокаленном состоянии глины раз
деляют на высокоосновные (более 40%), основные (30—40%),
полукислые (25—30%) и кислые (до 25%). В наиболее ценном
глиняном сырье А120 3 содержится от 30 до 40%. Такое сырье
идет на изготовление ответственного огнеупора.
По огнеупорности глиняное сырье делится на группы: огне
упорные глины с температурой плавления не ниже 1580° С, ту
гоплавкие глины с огнеупорностью 1350—4580° С, легкоплавкие
глины с огнеупорностью меньше 1350° С.
Связующая способность определяется предельным количе
ством кварцевого песка, при добавке которого образуется фор
мующаяся масса. По связующей способности выделяются сле
дующие группы: связующая (количество добавляемого по весу
песка более 50%), пластичная (20—50%) и тощая (до 20%).
Кремнезем вреден, но в некоторых случаях играет положи
тельную роль, так как уменьшает усушку. Присутствие его в
глинах в виде крупных зерен величиной от 1 до 3
мм
понижает
пластичность глин.
146
