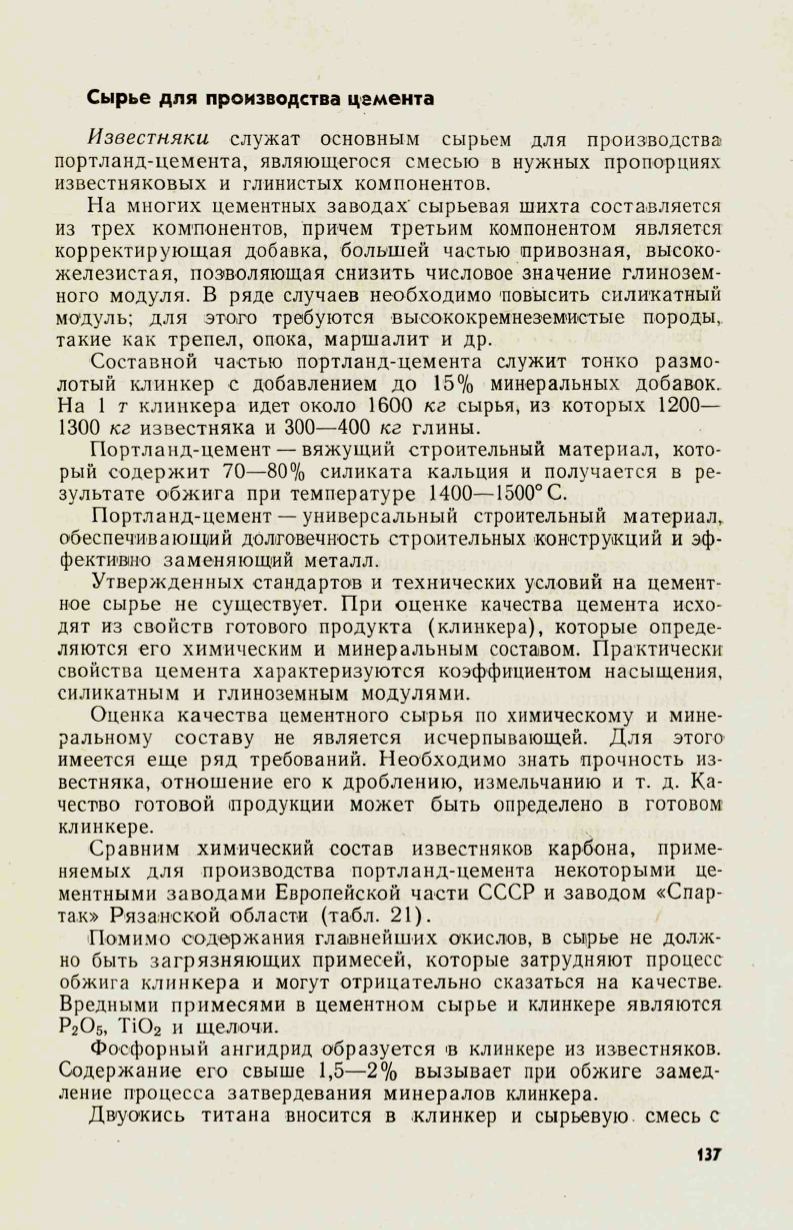

Сырье для производства цемента
Известняки
служат основным сырьем для производства
портланд-цемента, являющегося смесью в нужных пропорциях
известняковых и глинистых компонентов.
На многих цементных заводах’ сырьевая шихта составляется
из трех компонентов, причем третьим компонентом является
корректирующая добавка, большей частью привозная, высоко
железистая, позволяющая снизить числовое значение глинозем
ного модуля. В ряде случаев необходимо повысить силикатный
модуль; для этого требуются высококремнеземиетые породы,
такие как трепел, опока, маршалит и др.
Составной частью портланд-цемента служит тонко размо
лотый клинкер с добавлением до 15% минеральных добавок.
На 1
т
клинкера идет около 1600
кг
сырья, из которых 1200—
1300
кг
известняка и 300—400
кг
глины.
Портланд-цемент —вяжущий строительный материал, кото
рый содержит 70—80% силиката кальция и получается в ре
зультате обжига при температуре 1400—1500° С.
Портланд-цемент —универсальный строительный материал,
обеспечивающий долговечность строительных конструкций и эф
фективно заменяющий металл.
Утвержденных стандартов и технических условий на цемент
ное сырье не существует. При оценке качества цемента исхо
дят из свойств готового продукта (клинкера), которые опреде
ляются его химическим и минеральным составом. Практически
свойства цемента характеризуются коэффициентом насыщения,
силикатным и глиноземным модулями.
Оценка качества цементного сырья по химическому и мине
ральному составу не является исчерпывающей. Для этого
имеется еще ряд требований. Необходимо знать прочность из
вестняка, отношение его к дроблению, измельчанию и т. д. Ка
чество готовой продукции может быть определено в готовом
клинкере.
Сравним химический состав известняков карбона, приме
няемых для производства портланд-цемента некоторыми це
ментными заводами Европейской части СССР и заводом «Спар
так» Рязанской области (табл. 21).
Помимо содержания главнейших окислов, в сырье не долж
но быть загрязняющих примесей, которые затрудняют процесс
обжига клинкера и могут отрицательно сказаться на качестве.
Вредными примесями в цементном сырье и клинкере являются
Р20 5, Ті02 и щелочи.
Фосфорный ангидрид образуется в клинкере из известняков.
Содержание его свыше 1,5—2% вызывает при обжиге замед
ление процесса затвердевания минералов клинкера.
Двуокись титана вносится в клинкер и сырьевую смесь с
137
