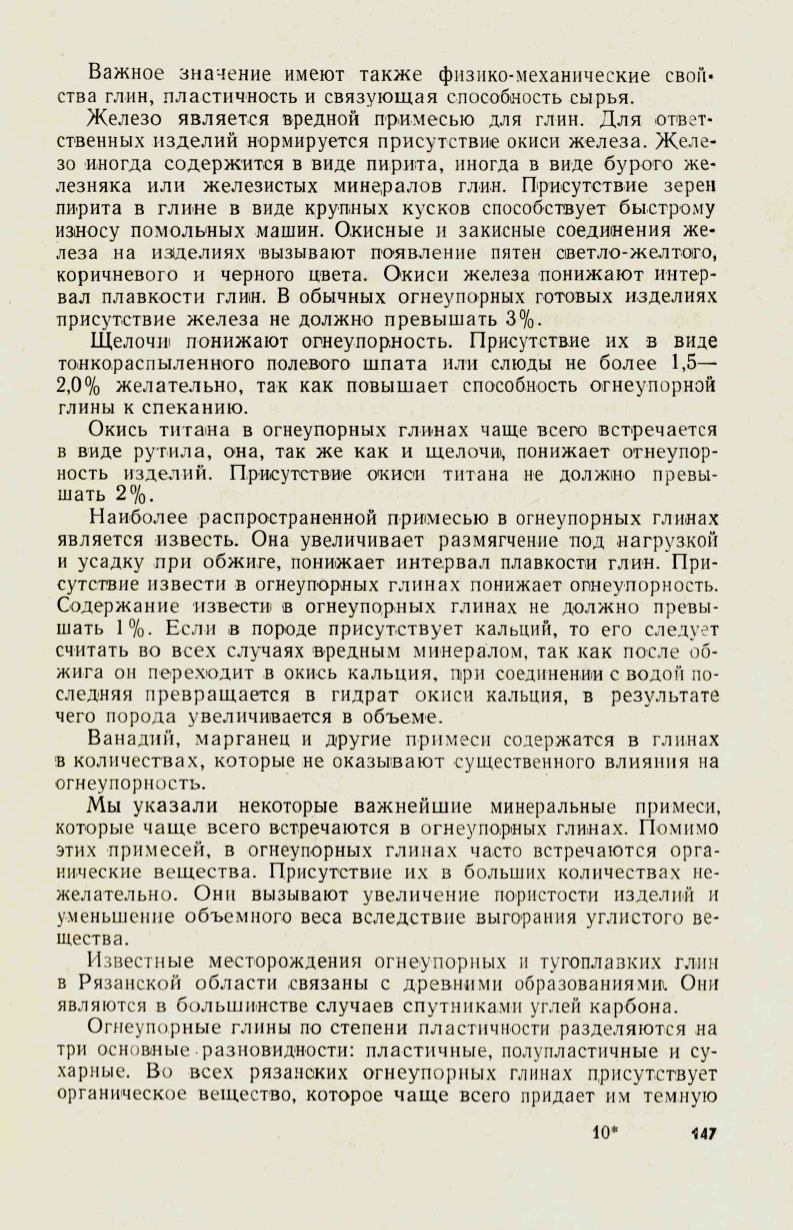

Важное значение имеют также физико-механические свой
ства глин, пластичность и связующая способность сырья.
Железо является вредной примесью для глин. Для ответ
ственных изделий нормируется присутствие окиси железа. Желе
зо иногда содержится в виде пирита, иногда в виде бурого же
лезняка или железистых минералов глин. Присутствие зерен
пирита в глине в виде крупных кусков способствует быстрому
износу помольных машин. Окисные и закисные соединения же
леза на изделиях вызывают появление пятен светло-желтого,
коричневого и черного цвета. Окиси железа понижают интер
вал плавкости глин. В обычных огнеупорных готовых изделиях
присутствие железа не должно превышать 3%.
Щелочіи понижают огнеупорность. Присутствие их в виде
тонкораспыленного полевого шпата или слюды не более 1,5—
2,0% желательно, так как повышает способность огнеупорной
глины к спеканию.
Окись титана в огнеупорных глинах чаще всего встречается
в виде рутила, она, так же как и щелочи, понижает огнеупор
ность изделий. Присутствие окиси титана не должно превы
шать 2%.
Наиболее распространенной примесью в огнеупорных глинах
является известь. Она увеличивает размягчение под нагрузкой
и усадку при обжиге, понижает интервал плавкости глин. При
сутствие извести в огнеупорных глинах понижает огнеупорность.
Содержание извести в огнеупорных глинах не должно превы
шать 1%- Если в породе присутствует кальций, то его следует
считать во всех случаях вредным минералом, так как после об
жига он переходит в окись кальция, при соединении с водой по
следняя превращается в гидрат окиси кальция, в результате
чего порода увеличивается в объеме.
Ванадии, марганец и другие примеси содержатся в глинах
в количествах, которые не оказывают существенного влияния на
огнеупорность.
Мы указали некоторые важнейшие минеральные примеси,
которые чаще всего встречаются в огнеупорных глинах. Помимо
этих примесей, в огнеупорных глинах часто встречаются орга
нические вещества. Присутствие их в больших количествах не
желательно. Они вызывают увеличение пористости изделий и
уменьшение объемного веса вследствие выгорания углистого ве
щества.
Известные месторождения огнеупорных и тугоплавких глин
в Рязанской области связаны с древними образованиями. Они
являются в большинстве случаев спутниками углей карбона.
Огнеупорные глины по степени пластичности разделяются на
три основные разновидности: пластичные, полупластичные и су
харные. Во всех рязанских огнеупорных глинах присутствует
органическое вещество, которое чаще всего придает им темную
10
ш
