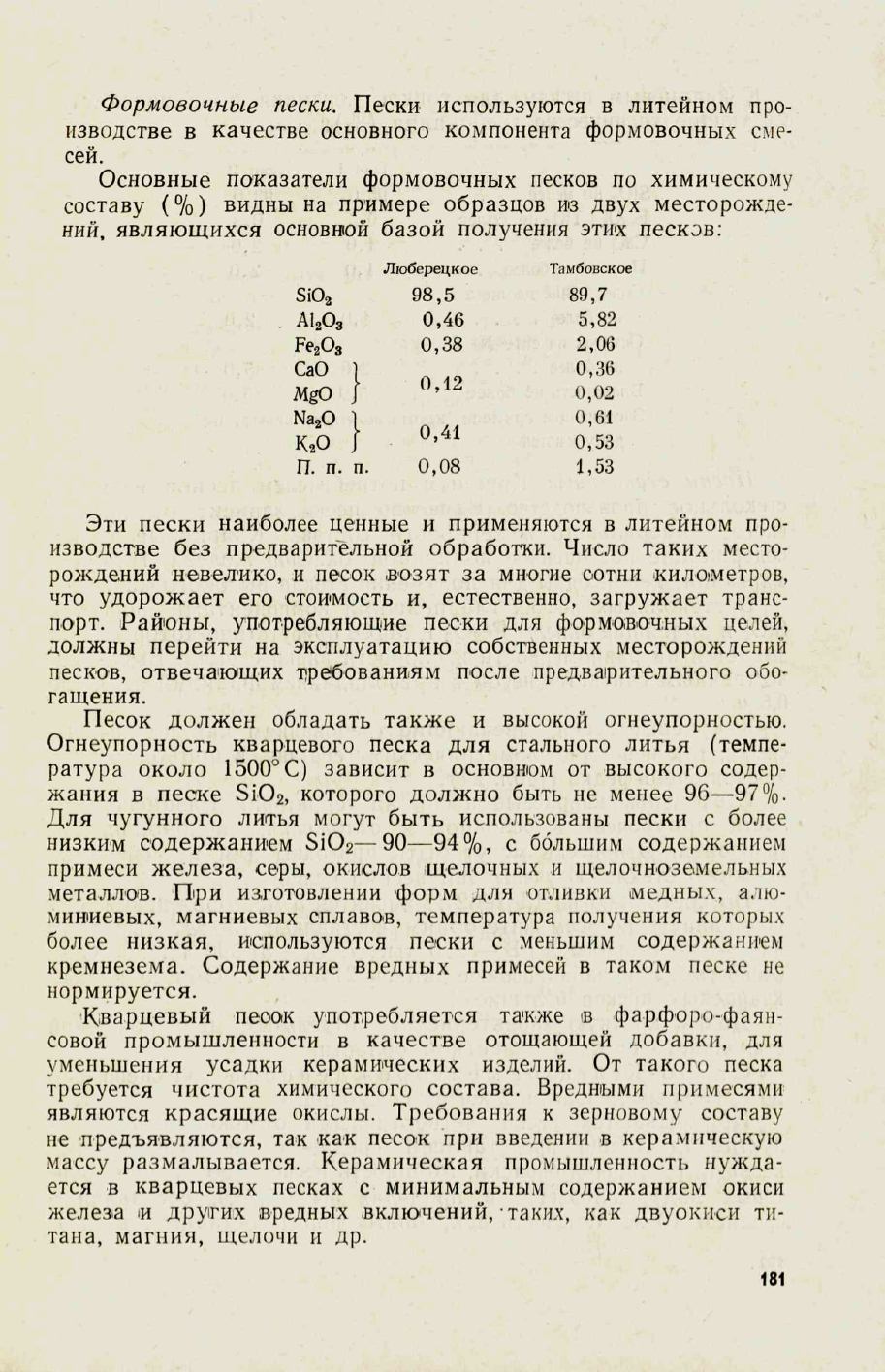

Формовочные пески.
Пески используются в литейном про
изводстве в качестве основного компонента формовочных сме
сей.
Основные показатели формовочных песков по химическому
составу (%) видны на примере образцов из двух месторожде
ний, являющихся основной базой получения этих песков:
Люберецкое
Тамбовское
Si02
98,5
89,7
А120
з
0,46
5,82
Fe20 3
0,38
2,06
СаО 1
0,36
MgO J
0,12
0,02
Na20
}
0,61
К20 }
0,41
0,53
П. п. п.
0,08
1,53
Эти пески наиболее ценные и применяются в литейном про
изводстве без предварительной обработки. Число таких место
рождений невелико, и песок возят за многие сотни километров,
что удорожает его стоимость и, естественно, загружает транс
порт. Районы, употребляющие пески для формовочных целей,
должны перейти на эксплуатацию собственных месторождений
песков, отвечающих требованиям после предварительного обо
гащения.
Песок должен обладать также и высокой огнеупорностью.
Огнеупорность кварцевого песка для стального литья (темпе
ратура около 1500°С) зависит в основном от высокого содер
жания в песке Si02, которого должно быть не менее 96—97%.
Для чугунного литья могут быть использованы пески с более
низким содержанием Si02—90—94%, с большим содержанием
примеси железа, серы, окислов щелочных и щелочноземельных
металлов. При изготовлении форм для отливки медных, алю
миниевых, магниевых сплавов, температура получения которых
более низкая, используются пески с меньшим содержанием
кремнезема. Содержание вредных примесей в таком песке не
нормируется.
Кварцевый песок употребляется также в фарфоро-фаян
совой промышленности в качестве отощающей добавки, для
уменьшения усадки керамических изделий. От такого песка
требуется чистота химического состава. Вредными примесями
являются красящие окислы. Требования к зерновому составу
не предъявляются, так как песок при введении в керамическую
массу размалывается. Керамическая промышленность нужда
ется в кварцевых песках с минимальным содержанием окиси
железа и других вредных включений, таких, как двуокиси ти
тана, магния, щелочи и др.
181
