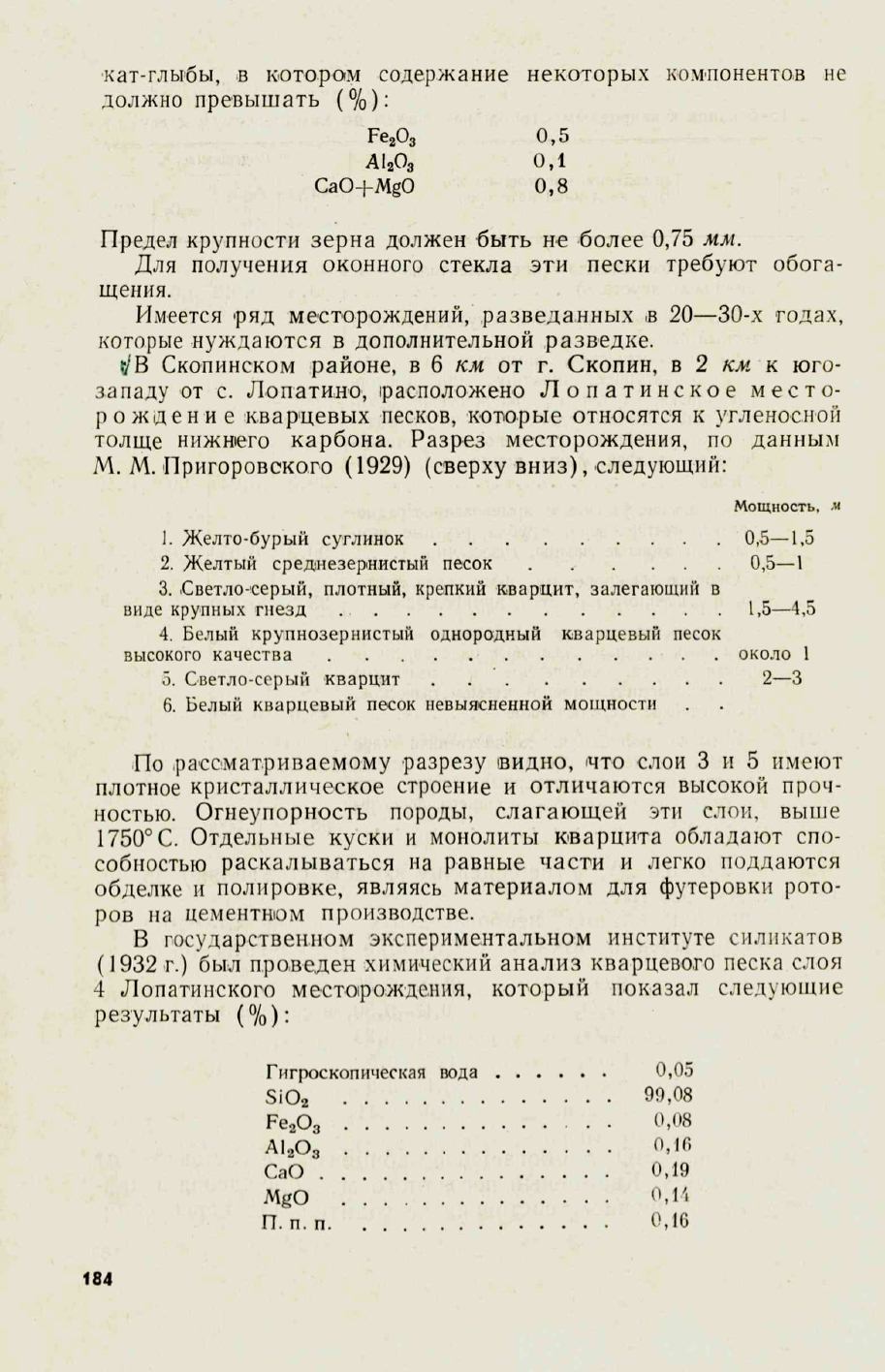

кат-глыбы, в котором содержание некоторых компонентов не
должно превышать (%):
Fe20 3
0 ,5
А1203
0 ,1
CaO+MgO
0 ,8
Предел крупности зерна должен быть не более 0,75
мм.
Для получения оконного стекла эти пески требуют обога
щения.
Имеется ряд месторождений, разведанных в 20—30-х годах,
которые нуждаются в дополнительной разведке.
&‘В Скопинском районе, в 6
км
от г. Скопин, в 2
км
к юго-
западу от с. Лопатино, расположено Л о п а т и н с к о е м е с т о
р ожд е н и е кварцевых песков, которые относятся к угленосной
толще нижнего карбона. Разрез месторождения, по данным
М. М. Пригоровского (1929) (сверху вниз), следующий:
Мощность, •«
1. Желто-бурый с у г л и н о к ......................................................... 0,5—1,5
2. Желтый среднезерінистый п е с о к ...................................... 0,5—1
3. Светло-серый, плотный, крепкий кварцит, залегающий в
виде крупных г н е з д .............................................................................1,5—4,5
4. Белый крупнозернистый однородный кварцевый песок
высокого к а ч е с т в а .............................................................................. около 1
5. Светло-серый к в а р ц и т .......................................................... 2—3
6. Белый кварцевый песок невыясненной мощности
По рассматриваемому разрезу видно, что слои 3 и 5 имеют
плотное кристаллическое строение и отличаются высокой проч
ностью. Огнеупорность породы, слагающей эти слои, выше
1750° С. Отдельные куски и монолиты кварцита обладают спо
собностью раскалываться на равные части и легко поддаются
обделке и полировке, являясь материалом для футеровки рото
ров на цементном производстве.
В государственном экспериментальном институте силикатов
(1932 т.) был проведен химический анализ кварцевого песка слоя
4 Лопатинского месторождения, который показал следующие
результаты (%):
Гигроскопическая в о д а ...........................
0,05
S i0 2
.........................................................
99,08
Fe20 3 ..........................................................
0,08
a i
2
o
3 ..........................................................
0,16
С а О ..............................................................
0,19
MgO
..........................................................
0,14
П. п .п .............................................................
0,16
184
